CREVIS GT-226F 16'lı Dijital Çıkış

Crevis GT-226F


16 adet PNP dijital çıkış bağlantısı sağlar.

Crevis/G. Kore'nin Türkiye temsilcisi olan firmamızdan bu sayfadaki IO tiplerini stoktadan tedarik edebilisiniz. Detaylı bilgi almak için bizimle 7/24 iletişime geçebilirsiniz.
Özellikler
GT-226F (16 Kanal PNP Çıkış Terminali)
Çıkış Sayısı 16 Adet PNP
Gösterge 16 Yeşil Led
Çıkış Voltaj Aralığı Nominal 24Vdc, Min. 15Vdc ~ Max. 32Vdc
ON-Durumu Gerilim Düşümü Max. 0.3Vdc @ 25°C / 0.5Vdc@ 70°C
ON-Durumu Min. Akım 1mA Kanal başına
OFF-Durumu Kaçak Akım Max. 5uA
Çıkış Sinyal Gecikmesi OFF'tan ON'a : 0.3mS max
ON'dan OFF'a : 0.3mS max
Çıkış Akım kapasitesi Max. 0.3A kanal başına / Max. 4.8A unite başına

Koruma Sınıfı
(ITS716G)
Aşırı Akım Limiti : Min 6.5A@ 25°C Kanal başına(ITS716G)
Termal Kapanma : Min 4A@ 25°C Kanal Başına
(ITS716G, Min 150°C)
Kısa Devre Koruması
Donanım
Genel Özellikler
Güç Harcaması 50mA max @ 5.0Vdc
İzolasyon Optik İzolasyon

Güç
Giriş Gerilimi : 24Vdc nominal
Giriş Voltajı : 15~32Vdc
Güç Harcaması: 0mA @ 32Vdc
Kablaj I/O kablosu Max. 0.75mm²(AWG 18)
Ağırlık 63g
Boyutlar 12mm x 109mm x 70mm

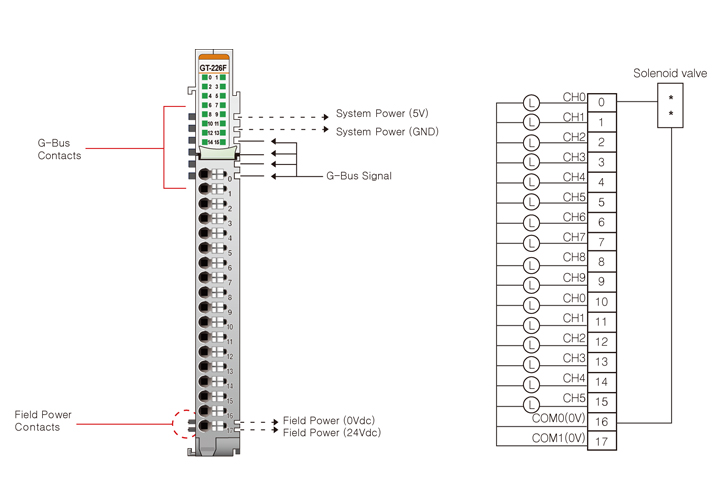

Pin No. Sinyal Tanımı Sinyal Tanımı Pin No
0 Kanal 0 Kanal 1 1
2 Kanal 2 Kanal 3 3
4 Kanal 4 Kanal 5 Kanal 5
6 Kanal 6 Kanal 7 7
8 Kanal 8 Kanal 9 9
10 Kanal 10 Kanal 11 11
12 Kanal 12 Kanal 13 13
14 Kanal 14 Kanal 15 15
16 Ortak(Saha 0V) Ortak(Saha 0V) 17
Yüklemeler
Bölüm Dosya
Destek G-Serisi Dijital Çıkış Kullanım Klavuzu Download
Destek GT-226F_Cad(dwg,pdf) Çizim Dosyası Download
Destek GT-226F_3D(Stp)-Çizim Dosyası Download
