Crevis GN-9386 EtherCAT Adaptörü

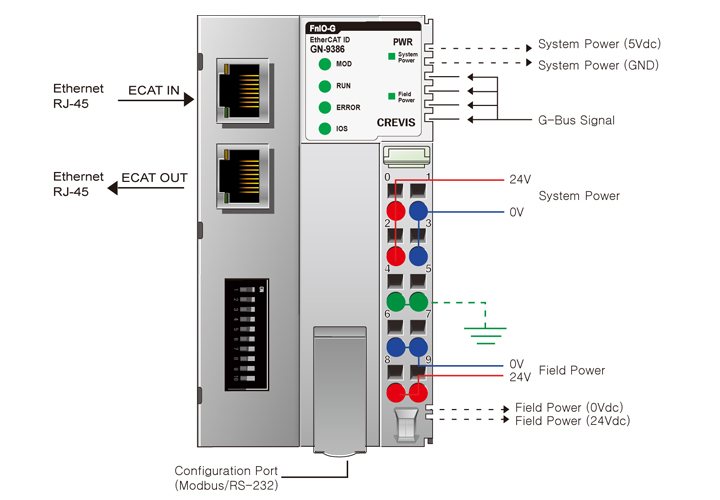

Crevis GN-9386


IO mödüllerinin EtherCAT veriyoluna bağlantısını sağlar.

Crevis/G. Kore'nin Türkiye temsilcisi olan firmamızdan bu sayfadaki IO tiplerini stoktadan tedarik edebilisiniz. Detaylı bilgi almak için bizimle iletişime geçebilirsiniz.
Özellikler
Arayüz Özellikleri, GN-9386 (EtherCAT ID Veriyolu Adaptörü)
Adapter Type Slave Node (EtherCAT)
Max. Slot Adeti 63 slot
I/O Veri Boyutu Max 128 bytes herbir slot için
Max. Nod Sayısı 65,535
Iletişim Hızı 100Mbps
Bağlantı 2 x RJ-45
IP Addresi Gerekli Değil
Diğer Seri Portlar MODBUS/RTU için RS232 , HMI Panel veya IOGuide(Crevis Software)


Seri Haberleşme (RS232)
Nod sayısı : 1 (Sabit)
Haberleşme Hızı : 115200 (Sabit)
Data bit : 8 (Sabit)
Parity bit : No parity (Sabit)
Stop bit : 1 (Sabit)



Gösterge
6 Durum Ledi
1 Yeşil/Kırmızı, Modul Durumu (MOD)
1 Yeşil, Network Status (RUN)
1 Kırımızı, Error Status (Hata)
1 Yeşil/Kırmızı Ek I/O Modul Durumu(IOS)
1 Yeşil, Sistem Güç Durumu
1 Yeşil, Saha Güç Durumu
Modül Yeri Sol tarafta
Güç Tespit Aralığı 24Vdc
Donanım
Genel Özellikler


Sistem Gücü
Giriş Gerilimi : 24Vdc nominal
Giriş Gerilim Aralığı : 15~32Vdc
Koruma : Output current limit (Min. 1.5A)
Ters polarite tespiti
Güç 70mA @ 24Vdc
I/O Modül için akım 1.5A @ 5Vdc
İzalosyon İzole
Güç Giriş Voltajı : 24Vdc (Max. 32Vdc)
Ağırlık 167g
Boyut 54mm x 99mm x 70mm
